با گسترش فناوری و ورود سیستمهای هوشمند به زندگی روزمره، زیرساختهای فنی ساختمانها نیز دچار تحول چشمگیری شدهاند. در ساختمانهای هوشمند، تمامی اجزای برقی، کنترلی و ارتباطی نیازمند بستری ایمن و دقیق هستند تا عملکرد سیستم بدون خطا و با طول عمر بالا تضمین شود. در این میان، لوله و اتصالات زیرکار نقشی حیاتی ایفا میکنند؛ زیرا بستر عبور سیمها، کابلها و تجهیزات کنترلی محسوب میشوند. انتخاب نوع لوله، نحوه اجرای آن، و توجه به استانداردهای ایمنی، ضامن پایداری و عملکرد درست سیستمهای هوشمند است.
در این مقاله با جزئیات کامل به معرفی انواع لوله و اتصالات زیرکار، ویژگیهای مورد نیاز برای ساختمانهای هوشمند، و نکات اجرایی مهم در نصب آنها میپردازیم.

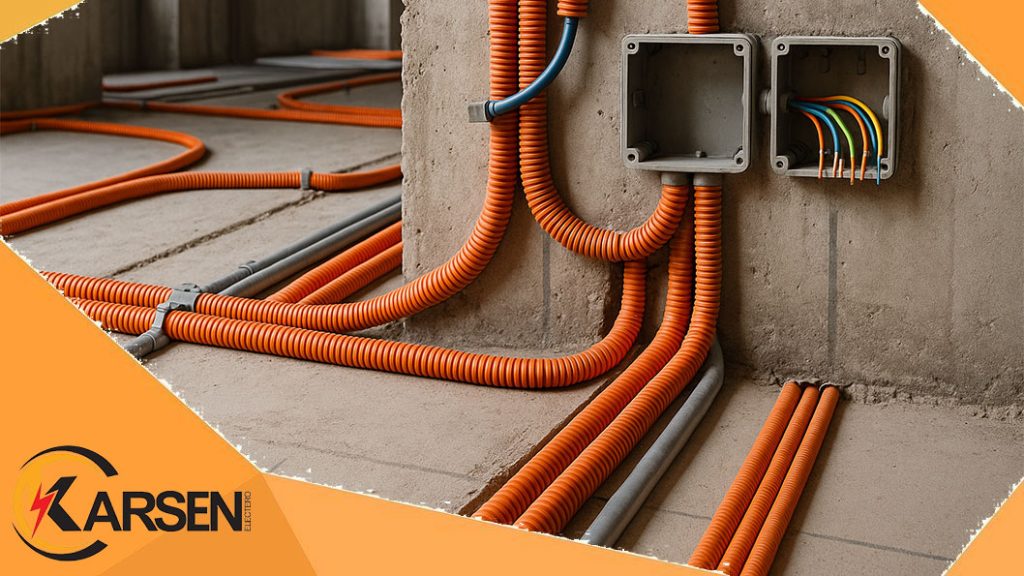

لولههای زیرکار مسیرهایی هستند که کابلها و سیمهای برق، شبکه، اینترنت، سیستمهای امنیتی و تجهیزات هوشمندسازی از داخل آنها عبور میکنند. در واقع این لولهها در دل دیوار، سقف یا کف ساختمان نصب میشوند تا سیمکشی به صورت پنهان، منظم و ایمن انجام شود.
در ساختمانهای سنتی، وظیفهی اصلی لوله زیرکار، فقط حفاظت از سیمکشی برق بود. اما در ساختمانهای هوشمند، این سیستم باید حجم بیشتری از کابلها را برای کنترل تجهیزات مختلف از جمله سنسورها، دوربینها، کلیدهای هوشمند، سیستمهای روشنایی و تهویه مطبوع در خود جای دهد.
بنابراین طراحی مسیر و انتخاب جنس مناسب لوله زیرکار در این نوع ساختمانها اهمیت دوچندان پیدا میکند.
در ساختمانهای هوشمند که حجم زیادی از تجهیزات الکتریکی وجود دارد، احتمال افزایش دما یا جرقههای ناگهانی نیز بیشتر است. به همین دلیل، لولهها باید مقاوم در برابر حرارت، آتش و اشتعالپذیری پایین باشند. جنسهایی مانند PVC نسوز یا پلیآمید مقاوم در برابر حرارت از بهترین انتخابها هستند.
به دلیل عبور کابلهای متعدد در مسیرهای پیچیده، لولهها باید انعطافپذیر باشند تا در زوایا و مسیرهای طولانی بدون شکستگی نصب شوند. در پروژههای هوشمندسازی معمولاً از لولههای خرطومی نسوز با انعطاف بالا استفاده میشود.
در مراحل عمرانی ساختمان، احتمال وارد شدن ضربه از سوی ابزارآلات ساختمانی زیاد است. بنابراین لولههای زیرکار باید دارای مقاومت فشاری و ضربهای بالا باشند تا در طول زمان دچار شکستگی یا ترک نشوند.
در محیطهای مرطوب مانند پارکینگ، آشپزخانه و سرویسها، انتخاب لوله ضد رطوبت و ضد خوردگی ضروری است تا از برقگرفتگی یا خرابی سیستم جلوگیری شود.
در ساختمانهای هوشمند، لولهها باید طوری انتخاب شوند که از ایجاد نویز الکترومغناطیسی بین کابلهای داده و برق جلوگیری کنند. استفاده از لولههای دارای روکش ضد تداخل (EMI Shielded) گزینهای ایدهآل است.
یکی از رایجترین انواع لولهها برای نصب زیرکار است. سبک، ارزان و مقاوم در برابر پوسیدگی است، اما در دماهای بالا یا در مجاورت آتش آسیبپذیر میباشد. برای مسیرهای ساده و کمخطر گزینهی اقتصادی محسوب میشود.

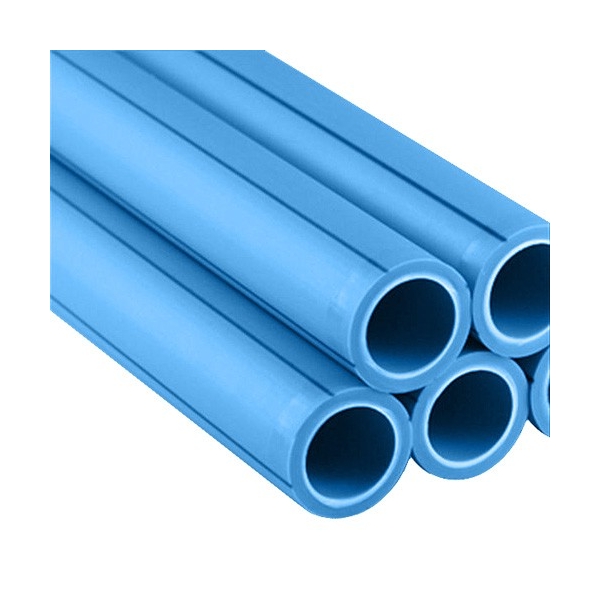

لولهای سبک، مقاوم در برابر حرارت و فشار، و مناسب برای سیستمهای پیشرفته هوشمند. این نوع لوله معمولاً در فضاهایی به کار میرود که نیاز به مقاومت مکانیکی بالا و عبور حجم زیاد کابل وجود دارد.

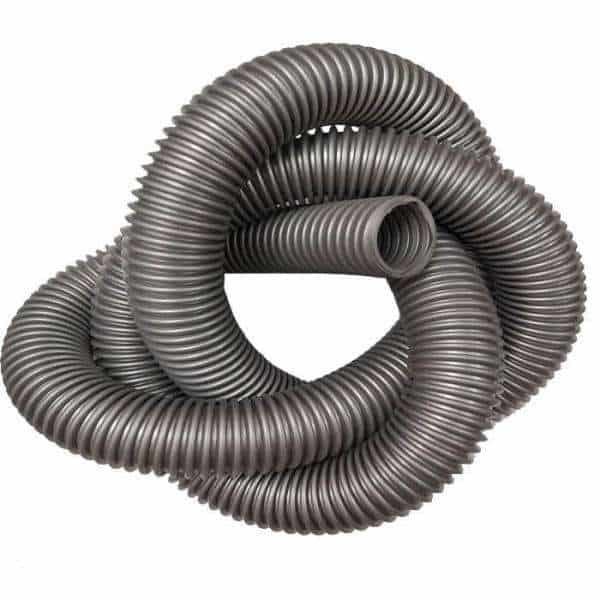

به دلیل انعطاف زیاد، در مسیرهای خمیده و طولانی بسیار کاربرد دارد. خرطومیهای نسوز با قابلیت تحمل دماهای بالا برای سیستمهای هوشمند ایدهآل هستند. معمولاً در پروژههایی که سیمکشی بین چندین اتاق یا طبقه انجام میشود، از این نوع استفاده میگردد.

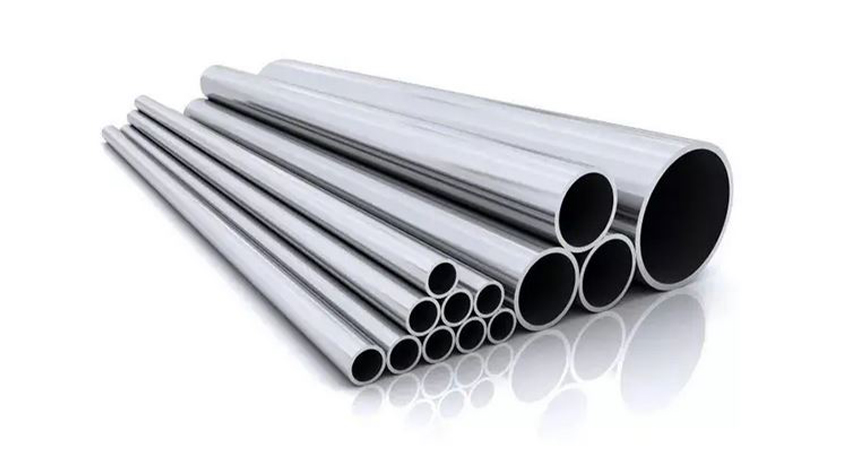

این نوع لوله بیشتر برای محیطهای صنعتی یا مکانهایی که استحکام فیزیکی بالا نیاز است استفاده میشود. هرچند اجرای آن سختتر و هزینهبرتر است، اما دوام بالایی دارد و در پروژههای بزرگمقیاس هوشمندسازی مورد استفاده قرار میگیرد.
یکی از مهمترین اصول در طراحی زیرساخت هوشمندسازی، جداسازی مسیر کابلهای برق از کابلهای دیتا و شبکه است. این تفکیک باعث کاهش نویز و افزایش دقت عملکرد سیستمها میشود.
در زمان اجرای اولیه ساختمان هوشمند باید مسیرهای اضافه برای آینده نیز پیشبینی شود تا در صورت نیاز به افزودن سنسور یا ماژول جدید، نیازی به تخریب و بازسازی دیوار نباشد.
در مسیر لولهکشی نباید خمهای تند یا زوایای غیر استاندارد وجود داشته باشد. زاویهی مجاز برای هر خم معمولاً ۹۰ درجه است و باید با زانوهای مخصوص یا فنر لوله انجام شود.
تمامی اتصالات، تغییر مسیرها و انشعابها باید داخل جعبه تقسیم مناسب و نسوز انجام گیرد. این کار علاوه بر ایمنی، تعمیرات آینده را نیز آسانتر میکند.
قبل از بستن دیوار یا سقف، باید با عبور کابل تست و فشار هوا از لولهها، اطمینان حاصل کرد که هیچ انسداد یا شکستگی در مسیر وجود ندارد.
در ساختمانهای معمولی، مسیرهای سیمکشی محدود به روشنایی و پریزهاست. اما در ساختمانهای هوشمند، مسیرها باید برای تجهیزات متعدد از جمله سیستمهای امنیتی، تهویه مطبوع، کنترل صوتی، سنسورهای حرکتی و شبکه اینترنت طراحی شوند. به همین دلیل تعداد مسیرها، حجم کابلکشی، و نوع اتصالات بسیار متفاوت و پیچیدهتر است.
همچنین در ساختمانهای هوشمند معمولاً از نقشههای تاسیسات MEP دیجیتال استفاده میشود تا محل دقیق هر مسیر لوله مشخص باشد و در آینده قابل ردیابی باشد.
زیرساخت الکتریکی، اساس عملکرد صحیح هر ساختمان هوشمند است و لوله و اتصالات زیرکار نقش ستون فقرات این سیستم را ایفا میکنند. انتخاب صحیح جنس، رعایت استانداردهای فنی و اجرای دقیق، نه تنها امنیت ساختمان را تضمین میکند بلکه هزینههای تعمیرات و بهروزرسانی آینده را نیز بهشدت کاهش میدهد.
