سیمکشی در ساختمانهای مسکونی، از جمله مهمترین مراحل تأسیسات برقی است که نقش مستقیمی در ایمنی، دوام، و عملکرد صحیح سیستم برق ساختمان دارد. کوچکترین اشتباه در انتخاب نوع سیم، مسیر عبور آن یا نحوه اتصال میتواند منجر به آتشسوزی، برقگرفتگی یا خسارات سنگین مالی شود.
در این مقاله بهصورت گامبهگام با اصول و روشهای سیمکشی استاندارد در ساختمانهای مسکونی آشنا میشوید تا بتوانید ضمن رعایت استانداردهای ملی، ایمنی و کارایی شبکه برق ساختمان را تضمین کنید.
قبل از آغاز هرگونه عملیات اجرایی، باید نقشه برق ساختمان بر اساس استاندارد IEC و مبحث سیزدهم مقررات ملی ساختمان تهیه شود. در این نقشه مسیر عبور سیمها، محل نصب کلید و پریزها، چراغها، فیوزها و تابلو برق دقیقاً مشخص میشود.
استفاده از نقشه مانع دوبارهکاری، افزایش هزینهها و خطر اشتباه در مسیر سیمکشی خواهد شد.
انتخاب سیم متناسب با میزان جریان عبوری از مهمترین گامهاست. به عنوان مثال:
سیمها باید دارای روکش PVC مقاوم در برابر حرارت و دارای نشان استاندارد ایران باشند.
تمام سیمها باید درون لولههای پیویسی یا فلزی نسوز عبور داده شوند تا در برابر ضربه و رطوبت محافظت شوند.
در دیوارها و کف، از لولههای مدفون استفاده میشود و برای سقف یا مسیرهای قابلدسترسی، داکت یا سینی کابل به کار میرود. قطر لوله باید طوری انتخاب شود که حداقل ۴۰٪ از فضای آن خالی بماند تا حرارت آزادانه دفع شود.
ابتدا مسیر عبور لولهها و محل نصب کلید، پریز و روشناییها علامتگذاری میشود. این علامتها باید طبق نقشه برق و فاصله استاندارد از کف (معمولاً ۱۱۰ سانتیمتر برای کلیدها و ۳۰ سانتیمتر برای پریزها) باشند.
با استفاده از دستگاه شیارزن، شیارهایی در دیوار ایجاد میشود و لولهها درون آن قرار میگیرند. سپس دهانه شیار با ملات پوشانده میشود. لولهها باید بدون شکستگی و زاویه تند نصب شوند تا هنگام عبور سیمها مشکلی ایجاد نشود.

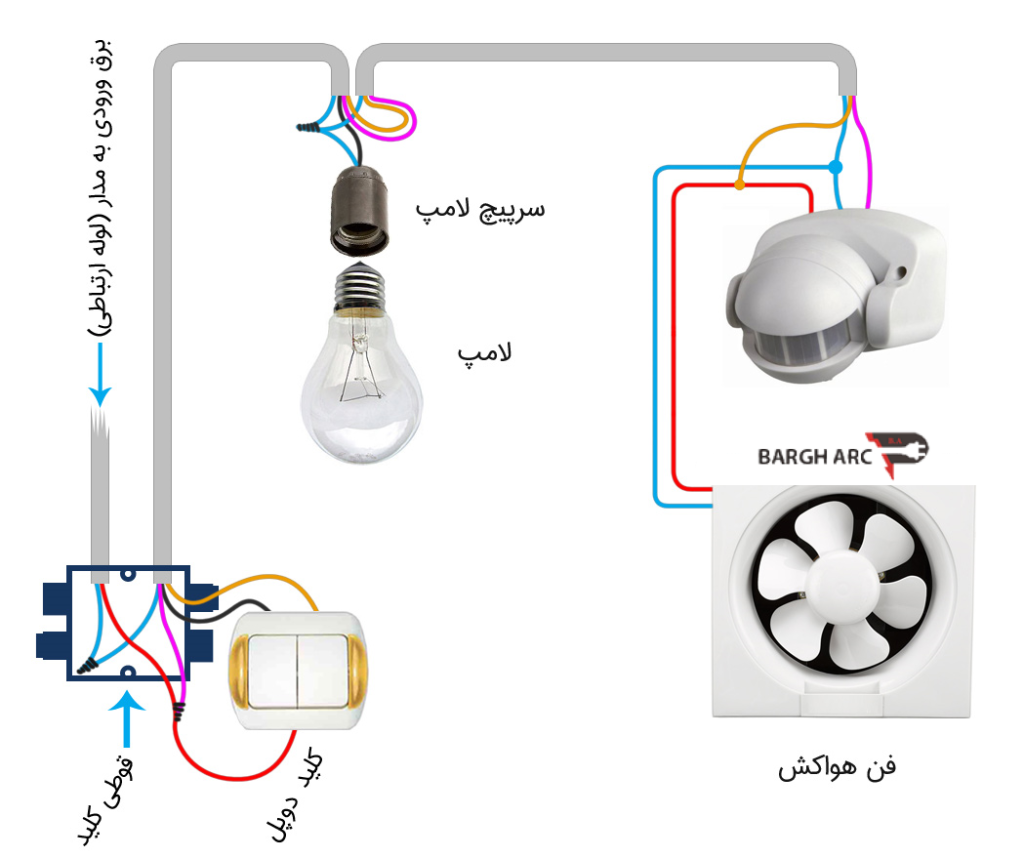

پس از خشک شدن دیوار، عملیات سیمکشی انجام میشود. در این مرحله با استفاده از فنر سیمکشی، سیمها از درون لولهها عبور داده میشوند. برای هر مدار باید سیم فاز، نول و ارت جداگانه در نظر گرفته شود.
توصیه میشود برای تشخیص آسان، از رنگهای مختلف استفاده شود:
قوطیهای کلید و پریز باید در محل دقیق و تراز نصب شوند. در صورت نصب نامناسب، بعد از اتمام گچکاری، نصب کلیدها بهدرستی انجام نمیشود.
پس از سیمکشی، با استفاده از مولتیمتر یا اهممتر باید اتصالها بررسی و از عدم وجود اتصال کوتاه اطمینان حاصل شود. همچنین پیش از گچکاری یا نصب کلید و پریز، مسیرها باید تست مقاومت عایقی شوند.
هر مدار نباید بیش از حد مجاز بار الکتریکی داشته باشد. بهعنوان مثال مدار روشناییها باید جدا از پریزها باشد تا در صورت بروز اشکال در یکی، مدار دیگر مختل نشود.
وجود ارت (Earth) در تمامی مدارها الزامی است. سیم ارت، از برقگرفتگی و آسیب به وسایل برقی جلوگیری میکند. در خانههای قدیمی که فاقد سیستم ارت هستند، باید با حفر چاه ارت یا استفاده از الکترود ارت این سیستم را پیادهسازی کرد.
مسیرهای سیمکشی برق باید از لولههای آب، گاز و تلفن فاصله داشته باشند. فاصله مجاز معمولاً حداقل ۱۵ سانتیمتر در نظر گرفته میشود. این کار از خطر انفجار و نفوذ رطوبت به مدارهای برق جلوگیری میکند.
پس از اتمام کار، تمام سیمها و کابلها در تابلو برق باید برچسب مشخصکننده مدار داشته باشند (مثلاً مدار آشپزخانه، اتاق خواب، کولر و …). این اقدام در زمان تعمیرات و عیبیابی بسیار مفید است.
سیمهای غیراستاندارد نهتنها عمر کمی دارند بلکه مقاومت الکتریکی بالایی نیز ایجاد میکنند که باعث افزایش حرارت و احتمال آتشسوزی میشود.
این کار باعث افزایش دما و ذوب شدن روکش سیمها میشود و طبق استانداردهای ایمنی، کاملاً ممنوع است.
عدم رعایت نظم در مسیر سیمها سبب سردرگمی در تعمیرات و افزایش خطر اشتباه در اتصالات میشود.
باید همیشه از ترمینال یا کانکتور استاندارد برای اتصال سیمها استفاده شود؛ پیچاندن دو سیم به یکدیگر و چسبکاری، روش بسیار خطرناکی است.
حتی پس از اجرای صحیح سیمکشی، لازم است هر چند سال یکبار اتصالات و فیوزها بررسی شوند. فرسودگی روکش سیمها، تغییر رنگ پریزها یا جرقه هنگام اتصال وسایل برقی، نشانههایی از وجود مشکل در سیمکشی است که باید فوراً توسط برقکار ماهر رفع شود.
سیمکشی ساختمان، تنها عبور چند سیم از داخل لولهها نیست؛ بلکه مجموعهای از محاسبات دقیق، انتخاب مواد مناسب، رعایت استانداردها و توجه به ایمنی است. اگر تمامی مراحل با دقت انجام شوند، نهتنها مصرف برق بهینه خواهد بود بلکه خطر آتشسوزی، برقگرفتگی و خرابی وسایل نیز به حداقل میرسد.
