در دنیای سیستمهای امنیتی، درک اینکه تجهیزات چگونه کار میکنند، کلید انتخاب درست و نگهداری صحیح است. دوربینهای بولت (Bullet) که به خاطر شکل استوانهای و گلولهمانندشان به این نام شناخته میشوند، یکی از پرکاربردترین ابزارهای نظارتی در جهان هستند. اما در پس این بدنه فلزی و مقاوم، دنیایی از تکنولوژیهای اپتیکال و دیجیتال نهفته است که در کسری از ثانیه، نور محیط را به تصاویر واضح روی مانیتور شما تبدیل میکنند.
اگر تا به حال کنجکاو بودهاید که این “چشمهای الکترونیکی” دقیقاً چگونه میبینند و چگونه در تاریکی مطلق تصاویر را ثبت میکنند، این مقاله برای شماست. تیم فنی الکتروکارسن در این مطلب قصد دارد با زبانی ساده اما دقیق، درب این دوربینها را باز کرده و اجزای داخلی و مکانیزم عملکرد آنها را بررسی کند.

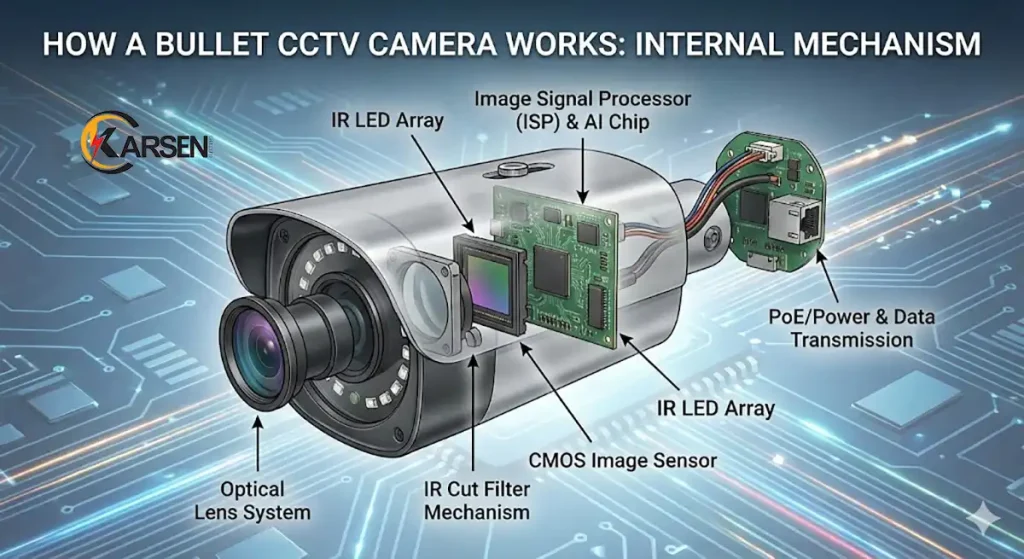

نحوه عملکرد دوربین مداربسته بولت با ساختار فیزیکی منحصربهفرد آن آغاز میشود. برخلاف دوربینهای دام که قطعات را به صورت فشرده در یک محفظه گنبدی جای میدهند، دوربین بولت از یک طراحی خطی و لولهای بهره میبرد. این طراحی فضای کافی را برای تعبیه لنزهای بزرگتر (برای برد بیشتر) و آرایههای قدرتمند LED فراهم میکند.
بدنه دوربین بولت معمولاً از فلز آلومینیوم یا آلیاژهای مقاوم ساخته میشود تا علاوه بر مقاومت در برابر ضربه، نقش “هیتسینک” (Heat Sink) را نیز ایفا کند. قطعات الکترونیکی داخلی، بهویژه پردازنده تصویر و لامپهای مادون قرمز، گرمای زیادی تولید میکنند. طراحی استوانهای سطح تماس با هوا را افزایش داده و به دفع این گرما کمک میکند. علاوه بر این، وجود یک سایهبان (Sunshield) قابل تنظیم در بالای بدنه، از تابش مستقیم نور خورشید به لنز و گرم شدن بیش از حد بدنه جلوگیری میکند که برای عملکرد پایدار در مناطق گرمسیر حیاتی است.
قلب تپنده هر دوربین مداربستهای، سیستم اپتیکال آن است. این سیستم وظیفه دارد نور بازتاب شده از اجسام را جمعآوری کرده و آن را برای تبدیل به سیگنال الکتریکی آماده کند.
نور ابتدا از طریق لنز وارد دوربین میشود. در دوربینهای بولت، ما شاهد دو نوع اصلی لنز هستیم:
لنز ثابت (Fixed): زاویه دید مشخصی دارد (مثلاً ۳.۶ میلیمتر برای دید ۹۰ درجه).
لنز وریفوکال (Varifocal): دارای قطعات متحرک است که امکان زوم کردن و تغییر زاویه دید را فراهم میکند. مکانیزم دیافراگم (Iris) در اینجا نقش مردمک چشم را بازی میکند. در روزهای آفتابی، دیافراگم بسته میشود تا نور کمتری وارد شود و تصویر “سفید” نشود. این قطعات دقیق اپتیکی هستند که کیفیت نهایی تصویر و جزئیاتی که در مقاله قبلی تحت عنوان کاربردهای دوربین مداربسته بولت بررسی کردیم (مانند پلاکخوانی)، را ممکن میسازند.
پس از عبور از لنز، نور به سنسور تصویر برخورد میکند. امروزه اکثر دوربینهای بولت از سنسورهای CMOS (Complementary Metal-Oxide-Semiconductor) استفاده میکنند. سطح این سنسور از میلیونها فتودیود تشکیل شده است. هر فتودیود میزان نور دریافتی را اندازه گرفته و آن را به یک شارژ الکتریکی تبدیل میکند. اندازه سنسور (مثلاً ۱/۲.۸ اینچ) تاثیر مستقیمی بر کیفیت تصویر در نور کم دارد؛ هرچه سنسور بزرگتر باشد، نور بیشتری جذب کرده و نویز کمتری تولید میکند.
سیگنال الکتریکی خام تولید شده توسط سنسور، هنوز قابل نمایش نیست. این سیگنال وارد واحد پردازش سیگنال تصویر (Image Signal Processor) میشود. در اینجا جادوی دیجیتالی رخ میدهد:
تبدیل آنالوگ به دیجیتال: سیگنالهای ولتاژ به دادههای صفر و یک تبدیل میشوند.
بازسازی رنگ (Demosaicing): سنسورها کور رنگ هستند و فقط شدت نور را میفهمند. با استفاده از فیلتر بایر (Bayer Filter) روی سنسور، پردازنده رنگهای قرمز، سبز و آبی را محاسبه و تصویر رنگی را بازسازی میکند.
بهبود کیفیت: تکنولوژیهایی مانند WDR (برای توازن نور در سایه و روشن) و DNR (برای حذف نویزهای برفکی) در این مرحله اعمال میشوند.
اگر به دنبال خرید سیستمی هستید که از جدیدترین پردازندههای تصویری بهره ببرد، پیشنهاد میکنیم مدلهای مختلف را در بخش دوربین مداربسته وبسایت ما بررسی کنید.

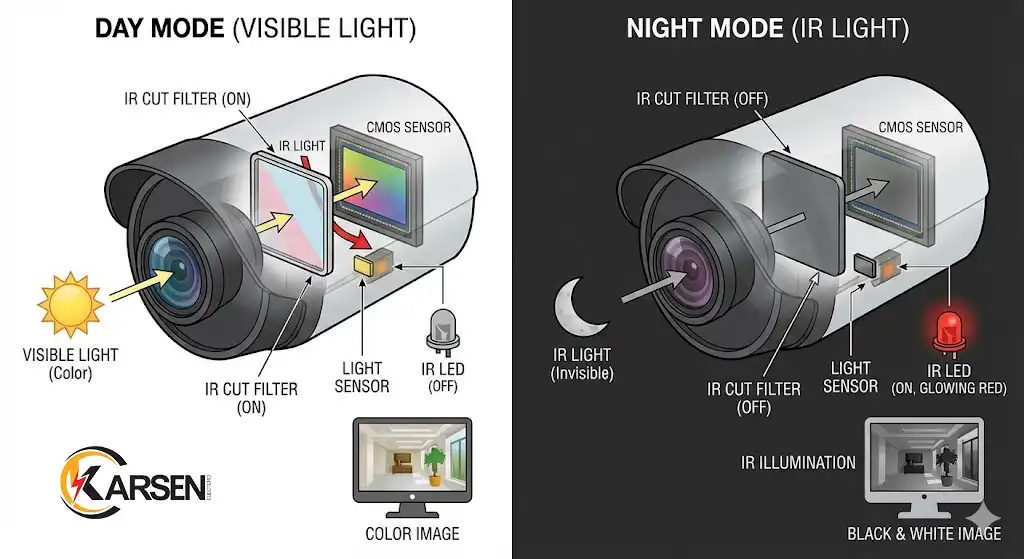

یکی از جذابترین بخشهای نحوه عملکرد دوربین مداربسته بولت، توانایی آن در دیدن تاریکی مطلق است. این فرایند طی دو مرحله انجام میشود:
سنسورهای دوربین به نور مادون قرمز حساس هستند. اگر این نور در روز به سنسور برسد، رنگها خراب میشوند (مثلاً سبز گیاهان به صورتی میزند). بنابراین، یک فیلتر فیزیکی به نام IR Cut در روز جلوی سنسور قرار دارد. وقتی هوا تاریک میشود، سنسور فتوسل (نورسنج) فرمان میدهد و یک آهنربای الکتریکی کوچک این فیلتر را کنار میزند تا نور مادون قرمز بتواند به سنسور برسد.
همزمان با کنار رفتن فیلتر، LEDهای مادون قرمز دور لنز روشن میشوند. این لامپها نوری با طول موج ۸۵۰ نانومتر تولید میکنند که برای چشم انسان نامرئی است اما برای سنسور دوربین کاملاً روشن است. به همین دلیل است که تصویر دوربین در شب سیاه و سفید میشود؛ زیرا نور مادون قرمز فاقد اطلاعات رنگی طیف مرئی است.
پس از اینکه تصویر پردازش شد، باید به دستگاه ضبط (DVR یا NVR) ارسال شود. نحوه عملکرد در اینجا بسته به نوع تکنولوژی متفاوت است:
در این مدلها، سیگنال دیجیتال دوباره به یک سیگنال آنالوگ فرکانس بالا تبدیل میشود. چیپست فرستنده (Transmitter) سیگنال را تقویت کرده و از طریق کابل کواکسیال ارسال میکند. مزیت این روش، انتقال بدون تاخیر (Real-time) تصویر است.
در دوربینهای IP، تصویر هرگز به آنالوگ تبدیل نمیشود. پردازنده دوربین، تصویر را با استفاده از کدکهای فشردهسازی مانند H.265 فشرده میکند تا حجم آن کم شود. سپس این دادهها بستهبندی شده و از طریق کابل شبکه (Cat6) ارسال میشوند. این دوربینها مانند یک کامپیوتر کوچک عمل کرده و دارای آدرس IP اختصاصی هستند.
دوربینهای بولت برای کار کردن به برق ۱۲ ولت نیاز دارند.
روش سنتی: استفاده از آداپتور جداگانه و کابل برق در کنار کابل تصویر.
تکنولوژی PoE (Power over Ethernet): در دوربینهای تحت شبکه، برق مورد نیاز از طریق همان کابل شبکه تامین میشود. این ویژگی نصب دوربینهای بولت را در ارتفاعات و نقاط دور از پریز برق بسیار ساده میکند.

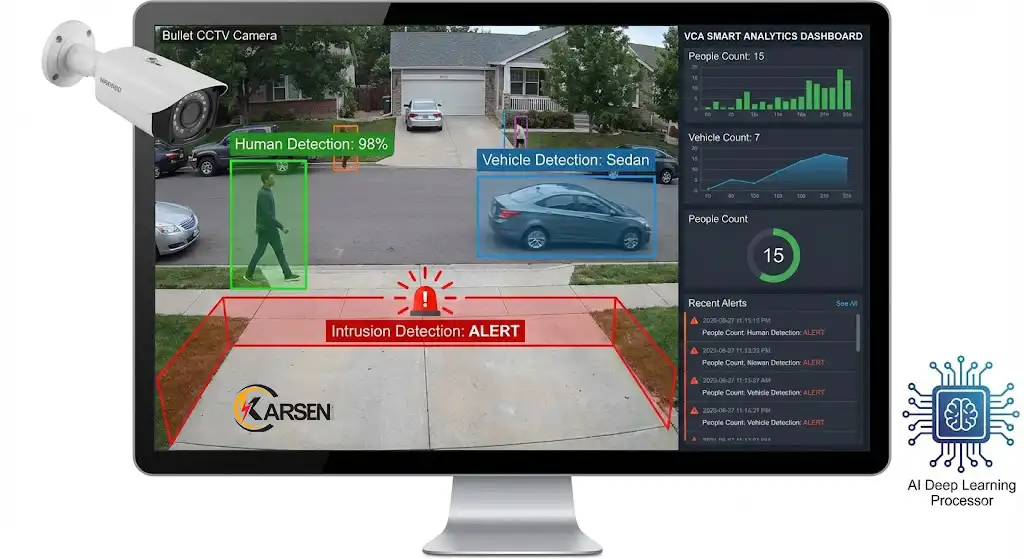

نسل جدید دوربینهای بولت دیگر فقط ضبطکننده نیستند، بلکه تحلیلگر هستند. نحوه عملکرد این ویژگیها بدین صورت است که الگوریتمهای هوش مصنوعی داخل دوربین، هر فریم تصویر را اسکن میکنند.
تشخیص حرکت (Motion Detection): مقایسه پیکسلهای فریم فعلی با فریم قبلی.
تشخیص نفوذ (Intrusion Detection): تعریف یک محدوده مجازی توسط کاربر؛ اگر پیکسلی وارد این محدوده شود، آلارم فعال میشود.
تشخیص انسان و خودرو: الگوریتمهای یادگیری عمیق (Deep Learning) میتوانند شکل انسان و خودرو را از حرکت برگ درختان یا حیوانات تشخیص دهند، که خطاهای کاذب را به شدت کاهش میدهد.
دوربین مداربسته بولت ترکیبی مهندسی شده از اپتیک دقیق، الکترونیک پیشرفته و مکانیک مقاوم است. از لحظهای که فوتونهای نور وارد لنز میشوند تا زمانی که به صورت دادههای دیجیتال روی هارد دیسک ذخیره میگردند، فرایندهای پیچیدهای رخ میدهد که امنیت محیط شما را تضمین میکند. شناخت نحوه عملکرد دوربین مداربسته بولت به شما کمک میکند تا انتظارات واقعبینانهای از سیستم خود داشته باشید و در هنگام بروز مشکل، درک بهتری از ریشه آن داشته باشید.
اگر برای انتخاب مدل مناسب با نیازهایتان به مشاوره تخصصی نیاز دارید، کارشناسان electrokarsen آماده پاسخگویی به شما هستند. تکنولوژی در خدمت امنیت شماست، اگر آن را درست بشناسید.
